Пирог пола по грунту: этапы самостоятельного обустройства

ovdmitjb
Пирог пола по грунту: этапы самостоятельного обустройства

Содержание

Как сделать полы по грунту и правильный пирог бетонного пола: +Фото

Бетонный пол по грунту в частном доме – это давно известный универсальный способ обустройства надежного и теплого основания. За счет применения новых видов утеплителей, мы получаем хорошую теплоизоляцию всего пола, что приводит к уменьшению затрат на коммунальные услуги. А так же утеплитель является преградой для проникновения влаги и появления грибка и плесени.

А самое важное, то, что данный вид пола вы можете соорудить своими руками. В этой статье мы разберем все достоинства и недостатки. Детально рассмотрим обустройства пола по грунту.

Пол по грунту: плюсы и минусы

Начнем с того, что данный вид пола представляет собой «слоеный пирог». И каждый слой имеет свои функции и свое назначение, благодаря такому устройству, пол по грунту имеет ряд преимуществ:

  1. Полученная поверхность способна выдерживать большие нагрузки, что позволяет возводить на е поверхности перегородки и устанавливать громоздкое оборудование.
  2. Обладает высокими показателями звуковой изоляции. Так как пол имеет многослойную структуру, то и слои можно подбирать в зависимости от требований эксплуатации. Такие полы хорошо поглощают вибрацию и шум.
  3. Как во время монтажа, так и после возможно обустройство системы «теплый пол».
  4. Работа трудоемкая и энергетически затратная, но всю эту работу можно сделать собственноручно. Для этого не потребуется профессиональных навыков и оборудования.
  5. Если соблюдать всю технологию и сделать правильный пол по грунту, то мы получим поверхность, которая прослужит долго и будет иметь высокие эксплуатационные показатели.
  6. На полученную бетонную поверхность, возможна укладка любого напольного декоративного покрытия.

Недостатков не много, но они все, же есть:

Нельзя использовать на зыбких грунтах.

Как сделать правильную конструкцию пола по грунту

Мы будем с вами рассматривать правильную классическую структуру пола, которая будет состоять из 9 слоев. Каждый слой разберем в отдельности.

Сразу стоит сказать, что у каждого мастера и специалиста число слоев может меняться, и материалы так же могут отличаться.

Такой вид полов идеально подходит для ленточного вида фундамента. Средняя толщина «пирога пола» примерно составляет 60-70 см. Это следует учитывать, при возведении фундамента.

Если у вас высоты фундамента не хватает, то выбираем грунт, до заданной глубины. Разравниваем поверхность и утрамбовываем. Для удобства в углах по всему периметру следует нанести шкалу с шагом в 5 см., так удобнее будет ориентироваться в слоях и уровнях.

Важно, для утрамбовывания грунта лучше всего взять в аренду виброплиту, так как ручной способ займет много времени и не даст таких результатов как специальное приспособление.

Глина. Если во время выборки земли вы дошли до слоя глины, то вам не стоит засыпать новый. Толщина слоя должна быть не меньше 10 см.

Глина продается в мешках, ее высыпаем и смачиваем специальным раствором (4 литра воды + 1 чайная ложка жидкого стекла), а трамбовку проводим с помощью виброплиты. После трамбовки проливаем слой глины цементным молочком (10 литров воды + 2 кг. цемента).

Следим за тем, чтобы не было луж. Как только вы прольете этим составом глину, начинается процесс кристаллизации стекла.

Сутки не следует ни чего предпринимать, стоит подождать, когда процесс кристаллизации схватиться, а закончится он примерно через 14-16 дней. Этот слой предотвращает попадание основного потока воды из грунта.

Подушка из песка. Для этого слоя можно использовать абсолютно любой песок. Слой так же составляет 10 см. Засыпаем песок на глину и стараемся ходить только по слою песка. Этот слой уменьшает капиллярный подъем воды, а так же компенсирует давление верхних слоев. Слой так же подвергается трамбовке.

Щебень. Слой так же делаем 10 см. Фракцию лучше выбирать от 20 до 60 мм. Щебень играет роль гидроразрыва, то есть не дает влаге подниматься вверх по слоям. Вместо щебня можно использовать гравий или керамзит (рекомендуемая фракция 8-16 мм.). Слой так же подвергаем трамбовке.

Эти три слоя образуют защиту всей конструкции пола от капиллярного воздействия (подъема) воды. Эти слои часто называют гравийно-песчаной подушкой или балластная подушка.

Толщина всех тех слоев должна быть примерно 30-40 см., это обеспечит надежную защиту. Очень важно не менять последовательность слоев, а особенно гравия и песка, так как со временем песок просочится через слой гравия, что приведет к дисбалансу и деформации всей поверхности пола.

Технологический слой полиэтиленовой пленки. Этот слой, предотвращает протекания раствора бетона в слой гравия.

Для этого берем пленку в рулоне и, не разрезая ее, укладываем на поверхность гравия внахлест 10-15 см. А швы проклеиваем строительным скотчем. Ходить по пленке лучше всего в мягкой обуви, это предотвратит разрыв пленки.

Черновой бетонный пол. Делают толщиной около 10 см. Минимальная толщина 7-8 см. Многие делают этот слой без армирования, но специалисты рекомендуют и настаивают на армировании этого слоя.

В качестве армирующих элементов можно использовать стальную сетку из прутков диаметром 4 мм. Раствор делают из цемента, песка и гравия в соотношении 1:3:4 (тощий бетон). Песок – любой только промытый. Щебень фракцией от 10 до 20 мм.

Перепад на поверхности не должен превышать 5 мм. В течение двух суток следует поверхность зажелезнить. Для этого используют жидкое стекло воду и цемент. Раствор наносят тонким слоем и втирают в поверхность, для этого рекомендуют использовать затирку.

Так как мы используем тощий бетон, то это прием помогает увеличить прочность бетона, а жидкое стекло повышает гидроизоляцию поверхности. Этот слой предназначен для укладки слоя гидроизоляции. Через 1-2 недели можно приступать к следующему этапу, а полное созревание наступит через 30-40 дней.

В последнее время этим слоем пренебрегают, так как его использовали для наклейки рубероида, как изоляционного материала.

Но в век высоких технологий на смену рубероиду пришли мембранные и пленочные гидроизоляционные материалы, которые не требует наклеивания, а их можно спокойно стелить на гравий. Если мы убираем этот слой, то процесс намного удешевляется.

Слой гидроизоляционного материала. Задача этого слоя, защита утеплителя от влаги. Можно использовать рубероид, полимерно-битумные материалы, ПВХ мембраны и полиэтиленовая пленка толщиной не меньше 0.4 мм.

В случае использования рубероида предпочтительнее настилать его в два слоя, на жидкий битум. Укладывают гидроизоляции внахлест между собой и на стены.

Между собой 10-15 см., а на стены на высоту уровня пола. Швы обязательно проклеиваем строительным скотчем. Ходить по гидроизоляционному материалу следует в мягкой обуви.

Утеплитель + слой пароизоляции. Самый лучший материал для утепления это пенополистирол экструдированный (ЭППС). Для справки ЭППС толщиной 5 см. может заменить 70 см. слой керамзита.

Но так, же можно использовать перлитобетон и опилкобетон. Листы утеплителя укладывают без стыков, таким образом, чтобы образовалась одна плоскость.

Толщина определяется в зависимости от региона, рекомендуемая толщина утеплителя 5-10 см. Некоторые используют маты толщиной 5 см., и укладывают два слоя, со смещением швов, а верхние швы проклеивают специальным скотчем.

Для того чтобы убрать мостики холода от фундамента или цоколя, утеплитель укладывают вертикально и крепят с помощью дюбелей с внутренней стороны. Специалисты рекомендуют утеплить цоколь и снаружи, одним листом утеплителя и так же закрепить дюбелями.

Сверху утеплителя следует, уложить слой пароизоляции. В качестве пароизоляционного материала лучше всего использовать ПВХ мембраны, они не поддаются процессу гниения и имеют долгий срок эксплуатации. Минус этого материала – высокая стоимость.

Хорошо себя зарекомендовала полимерно-битумная мембрана в ее состав входят полиэстер и стеклоткань. Цена у нее средняя. И самый бюджетный вариант – это полиэтиленовая пленка (в два слоя).

задача пароизоляционного материала, это защита утеплителя от губительного щелочного воздействия бетонного раствора. Материал укладывают внахлест 10-15 см. и проклеиваем строительным скотчем.

Чистовая армированная стяжка. Если вы планировали закладку коммуникаций, то самое время это сделать. Этот слой обязательно армируют. Толщина слоя должна быть 10 см.

Перед заливкой по периметру, следует проклеить демпферную ленту толщиной 1.5–2 см. Вместо ленты можно использовать полоски утеплителя.

В бетоне следует использовать наполнителями с фракциями не больше 10 мм. Для начала заливаем 5 см бетонного раствора, затем выкладываем армирующую сетку внахлест (минимум одна ячейка).

И заливают бетонным раствором до заданного уровня. Армирующие элементы можно выставлять на подставки из пластика или бетона.

Если вы формируете бетонный пол по грунту в частном доме на стадии строительства. То есть подняли цоколь, а стены еще не выкладывали, то целесообразнее использовать покупной раствор цемента, который привезет миксер и быстро зальет по всей поверхности.

Но если у вас уже возведены стены и кровля, то для удобства делим площадь на полоски шириной 100 см. и устанавливаем маяки. Заливку производим с самого дальнего угла.

Разглаживание производим с помощью правила или виброрейки. Как только раствор подсохнет, следует удалить маяки, а полости заполнить раствором.

Весь бетонный пол следует укрыть пленкой и периодически поливать. Через месяц бетон наберет полную силу. Для заливки бетона своими руками делаю раствор следующего состава: цемент + речной песок в соотношении 1 к 3.

В случае применения технологии теплого пола, водяного или электрического. Обязательно следует монтировать черновую стяжку пола по грунту.

После укладки утеплителя производят закладку труб или проводов. Затем заливаем полости бетоном, укладываем армирующие элементы и продолжаем заливку бетона до заданного уровня.

Поверхность рекомендуют выровнять самовыравнивающими составами.

Технологию полы по грунту можно использовать не только в кирпичных и каменных домах, но так, же и в домах из дерева. При правильном подходе и правильных расчетах, слои не наносят вреда деревянным элементам.

Финишное напольное покрытие. Полученная бетонная поверхность подходит под любой вид чистового напольного покрытия. Все зависит от ваших предпочтений и финансовых возможностей.

Как было выше сказано сочетание компонентов, и количество слоев может быть различно. Все зависит от ваших финансов и возможностей.

Заключение

Как все мы знаем, что через пол может уходить от 20 до 30% тепла. В тех случаях, когда нет системы «теплый пол», полы должны быть максимально теплоизолированными, а это в свою очередь повышает энергоэффективность всего дома.

Хозяин частного дома получает комфорт, уют и экономию на платежах за коммунальные услуги. Полы по грунту с утеплением – это высокоэффективный и долгосрочный выбор каждого хозяина.

Источник: https://polsdelat.ru/betonnyj-pol/poly-po-gruntu-pravilnyj-pirog.html

Как сделать правильный пирог полов по грунту с качественной изоляцией

Если в плане дома не предусмотрено возведение его подземной части (подвала), то наиболее выгодным решением будет обустройство пола прямо на поверхности земли.

Соблюдая все нормы и стандарты, можно соорудить своими силами качественную площадку. Это, конечно, далеко не самый дешевый и легкий вариант, но все, конечно же, относительно.

В данном случае не потребуется использование спецтехники и очень дорогостоящих материалов, что облегчает и удешевляет процесс.

Какие плюсы у правильного пирога пола по грунту и есть ли у него минусы

Прежде чем начать изучать строение правильного пирога пола по грунту необходимо ознакомиться с его достоинствами и недостатками. Так к явным плюсам можно отнести:

1. При качественном построении надежно защитит помещение от проникновения холода от земли.

2. При желании можно существенно сократить расходы, остановив свой выбор на бюджетных вариантах материалов изоляции. Это снизит качество сооружения, но не очень существенно.

3. При выполнении таких работ нет нужды производить сложные технические расчеты, которые необходимы в других более сложных случаях.
 заливка бетонной смеси для выделки чернового слоя утепление пенополистиролом

4. На площадке, возведенной по такому принципу, очень легко устанавливать систему «теплый пол».

5. У такой конструкции очень высокие показатели звуковой изоляции.

К недостаткам правильного пирога по грунту относится следующее:

1. Если неправильно просчитана сумма всех высот уровней, то такая конструкция значительно урежет высоту помещений.

2. Такую систему не соорудишь при очень близком расположении грунтовых вод к поверхности земли, а также на зыбких грунтах.

3. Демонтаж в случаях необходимости очень трудоемкое и дорогостоящее занятие.

Полезной будет наша статья о том, как и чем утеплить деревянный пол в доме, чтобы круглый год было тепло и сухо.

Делаем правильный пирог пола по грунту с соблюдением всех необходимых норм изоляции

правильный пирог пола по грунту

Чтобы в процессе эксплуатации не возникло таких проблем как, паркет отсыревает (тянет влагу снизу), домочадцы часто болеют (постоянный холод в доме), а мебель перекосилась (площадку, на которой они стоят, «повело»), необходимо очень щепетильно отнестись к воссозданию всех слоев правильного пирога пола по грунту. Чтобы получить сухую, теплую, ровную и крепкую поверхность необходимо действовать следующим образом:

1. В среднем на первом этапе (снятие верхнего слоя грунта) вглубь уходят примерно на 50 см.

Толщина может варьироваться в зависимости от того, насколько насыщена водой земля под постройкой, насколько низко может упасть температура зимой, будут ли монтироваться теплые полы по периметру первого этажа и многого другого.

Мы будем отталкиваться от среднестатистических показателей, которые можно легко скорректировать под индивидуальные потребности.

2. После забора излишек земли необходимо проверить горизонтальность поверхности. А затем тщательно утрамбовать дно углубления, которое вырыли. Проделать качественно работу вручную практически невозможно, в качестве экономии лучше использовать виброплиту.

3. После этого должна пойти первая насыпь из песка. Высота ее может быть от 4 см до 8 см. В нашем случае этот показатель максимальный. После разравнивания верхнего слоя насыпи проводится ее трамбовка.

укладывание армирующей сетки стяжка

4. Вторая прослойка – насыпь мелкого камня. Для этих целей подходит щебень или же гравий. Трамбовка на данном этапе не нужна, в отличие от выравнивания слоя. Высота его аналогична высоте предыдущего слоя.

5. Далее происходит заливка бетонной смеси для выделки чернового слоя. Он может быть изготовлен как с применением армирования, так и без, но лучше, конечно же, не экономить. Укладываем армированную сетку и заливаем ее смесью. Уровень раствора поднимается на 10 см над поверхностью предыдущего слоя (можно при определенных условиях уменьшить его до 5см).

6. Теперь необходимо защитить слои, которые будут укладываться позже от проникновения влаги к ним. Расстилаем изолирующий материал (мембрана или пленка) по всей поверхности, он должен быть уложен не только по самой площадке, но и по низу стен, к ней прилегающих. Заход на стену и одного полотна на другое равняется 20-25 см.

7. Далее укладываются плиты утепления. Их размеры и толщина выбирается индивидуально. Монтаж элементов осуществляется вплотную друг к другу, без зазоров.

8. Поверх расстилаются полотна изоляции от влаги. Делается это для того, чтобы теплоизоляционный материал не испортился не только от проникновения воды из грунта, но и с поверхности пола (в случае потопа, к примеру).

9. Последний слой – стяжка. Теперь армирование не просто желательно, а обязательно. Толщина завершающей прослойки около 10 см. Как правильно сделать стяжку самостоятельно тут.

Соорудить такую конструкцию сложно только в физическом плане, так как работы тяжелые и трудоемкие. В определенных случаях использование именно такого варианта абсолютно оправдано, особенно если учесть, что недостатков он имеет на порядок меньше нежели достоинств.

Источник: https://papamaster.su/kak-sdelat-pravilnyj-pirog-polov-po-gruntu/

Устройство бетонного пола по грунту — инструкция пошаговая!

В процессе возведения и обустройства подвальных помещений, гаражей, различных хозяйственных построек, а иногда даже жилых помещений (разумеется, в регионах с теплым мягким климатом) застройщики нередко отдают предпочтение технологии, предполагающей устройство бетонного пола по грунту.

Устройство бетонного пола по грунту

Ознакомившись с нижеизложенной информацией, вы получите все необходимые сведения для самостоятельного проведения рассматриваемого мероприятия, отказавшись от привлечения к данной работе сторонних мастеров и существенно сэкономив на возведении пола.

Требования к грунту

Прежде чем отдавать предпочтение технологии устройства рассматриваемой конструкции, ознакомьтесь с ключевыми требованиями к почве, приведенными в следующей таблице.

Таблица. Требования к почве для устройства надежного бетонного пола

Критерий оценкиПояснения
Влажность основания Грунт, поверх которого планируется устройство пола, должен быть сухим.
Уровень подземных вод Глубина прохождения таковых должна составлять минимум 4-5 м.
Подвижность грунтов Обустраивать рассматриваемую конструкцию поверх подвижного грунта категорически запрещается.

Дополнительно предъявляются требования непосредственно к самой постройке. Важно, чтобы дом использовался для постоянного проживания или хотя бы отапливался в период холодов. В противном случае земля промерзнет, в результате чего бетонная конструкция деформируется.

Схема полов по грунту

Технология устройства пола из бетона по грунту

Пол делаем после завершения возведения стен и обустройства крыши/перекрытия. Непосредственно работа по устройству рассматриваемой конструкции по грунту состоит из нескольких технологических этапов, последовательность выполнения которых приведена далее.

Толщина слоев бетонного пола

Схема бетонного пола, выполненного непосредственно по грунту

Первый этап. Размечаем уровень пола

Сначала нам нужно выставить нулевой уровень будущего пола. Для этого делаем следующее:

Второй этап. Расчищаем и утрамбовываем грунт

Переходим к этапу предварительной подготовки грунта. Сначала нам нужно избавиться от строительного мусора в случае его наличия. Далее мы убираем верхний шар почвы. Традиционно многослойная конструкция бетонного пола имеет толщину порядка 30-35 см. Копаем, пока расстояние между проложенной ранее линией нулевого уровня и дном котлована не достигнет указанного значения.

После этого нам нужно утрамбовать и выровнять поверхность. Лучший инструмент для выполнения данной работы – специальная виброплита для трамбовки грунта.

При отсутствии таковой, берем простое бревно, приколачиваем сверху него прочные ручки, снизу прибиваем доску и используем полученное приспособление для уплотнения почвы. Работаем, пока не получим довольно плотное и ровное основание.

Специальных проверок не требуется: достаточно пройтись по земле и, если в ней не остается углублений от ног, приступаем к дальнейшему этапу работы.

Инструмент для трамбовки

Ручное рытье никогда не бывает идеально точным. Если глубина котлована получилась больше требуемой толщины будущей бетонной конструкции, засыпаем разницу слоем песка и тщательно его уплотняем.

На фото — трамбовка из бревна

Полезный совет! Можно использовать другое решение вышеупомянутой задачи, уложив сначала слой глины, пролив ее водой, утрамбовав, засыпав песком и дополнительно уплотнив его. Такая система обеспечит дополнительную гидроизоляцию будущей бетонной конструкции, не позволяя грунтовым водам проникать в ее структуру.

Третий этап. Делаем засыпку

Засыпаем 5-10-сантиметровый слой гравия. Проливаем засыпку водой и основательно утрамбовываем.

Для большего удобства можем предварительно вбить в землю несколько рядов обрезков арматуры или другого подобного материала нужной длины – так нам будет проще обеспечить требуемую высоту засыпки.

Важно, чтобы обрезки были выставлены строго по уровню. После обустройства каждого запланированного слоя колышки можно будет удалить.

На фото гравийная подушка и армирование

Поверх гравия насыпаем примерно 10-сантиметровый слой песка. Проконтролировать толщину засыпки нам помогут колышки из предыдущего этапа. Для выполнения этого мероприятия необязательно использовать просеянный материал – подойдет даже овражный песок с незначительными примесями. Песок также основательно утрамбовываем.

Трамбовка песка

Поверх песка засыпаем слой щебенки. Оптимально подойдет материал фракции 4-5 см. Уплотняем щебень. Поверх насыпаем тонкий слой песка, тщательно его выравниваем и основательно утрамбовываем. При обнаружении щебенки с остро торчащими краями, убираем ее или перекладываем так, чтобы острые углы отсутствовали по всей плоскости.

Важно! Каждый слой засыпки должен быть выверен по уровню. Аналогичные требования предъявляются и к обустраиваемым далее слоям «пирога».

Четвертый этап. Монтируем влаго- и теплоизоляционные материалы

Гидроизоляция поверхности

Для защиты бетона от пагубного воздействия влаги используем специальную гидроизоляционную мембрану либо обыкновенную полиэтиленовую пленку. Оптимально подойдет материал толщиной 200 микрон.

Работа выполняется в предельно простой последовательности: раскладываем пленку по основанию, выводя ее края на пару сантиметров выше обозначенного на предыдущих этапах нулевого уровня, непосредственно листы изоляции укладываем с 10-15-сантиметровым нахлестом, а стыки фиксируем с помощью скотча.

Конструкцию можно утеплять с использованием самых разнообразных материалов, вот лишь краткий перечень:

Укладываем выбранный материал, следуя положениям соответствующей технологии, и приступаем к дальнейшей работе.

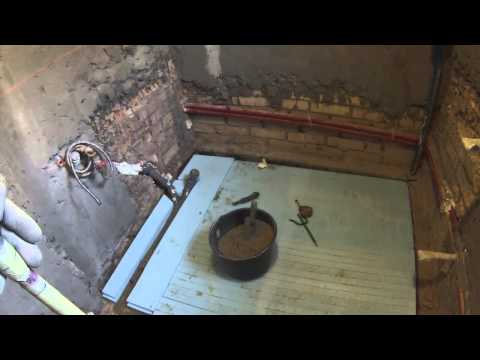

Укладка утеплителя

Пятый этап. Обустраиваем армирующий слой

Многослойная бетонная конструкция подлежит обязательному армированию. Пол упрочняем с помощью ПВХ либо металлической сетки на выбор. Также для решения этой задачи хорошо подходит металлическая проволока и прутки арматуры.

Их нужно предварительно связать в сетку (размер ячеек выбираем в соответствии с предполагаемыми нагрузками: для высоких берем 10х10 см, для средних – 15х15 см, для низких будет достаточно 20х20 см), используя для скрепления стыков гибкую стальную проволоку.

Армирующий каркас

Упрочняющий каркас укладываем на предварительно установленные подставки, имеющие высоту порядка 20-30 мм.

На этом же этапе прокладываются коммуникации

Важное замечание! В случае упрочнения с задействованием пластиковой сетки, материал натягивается на предварительно вбитые в основание колышки.

Шестой этап. Монтируем направляющие и опалубку

Пример установки маяков

Правильная заливка бетонной смеси по нулевому уровню невозможна без использования направляющих. Делаем следующее:

Важно! Прежде чем приступать к дальнейшему этапу работы, обязательно проверьте правильность установки направляющих и опалубки с помощью уровня. При наличии перепадов вы попросту не сможете сделать ровный пол. Для устранения неровностей достаточно сострогать выступающие места. Поднять направляющие в нужных местах можно, подложив под них бруски подходящего размера или ту же фанеру.

Перед заливкой обязательно обрабатываем деревянные элементы специальным маслом. Благодаря этому в будущем мы сможем безо всяких затруднений достать доски из раствора.

Седьмой этап. Заливаем бетон и делаем стяжку

Бетономешалка ускорит процесс приготовления раствора

Приготовление смеси

Заливаем созданные ранее «карты» бетонным раствором. По возможности стараемся залить всю массу за 1 раз – так мы получим максимально прочную монолитную конструкцию. Если нет возможности или желания заказывать готовый бетон, делаем его самостоятельно.

Заливка бетона по маякам (вариант без карт)

Для этого нам понадобится бетономешалка или большая подходящая емкость для ручного замеса, цемент (используем материал марок М400-500), лопата, щебенка, песок.

Работаем по следующему рецепту: 1 доля цемента, 2 доли песка, 4 доли щебенки и порядка 0,5 доли воды (может меняться, ориентируемся в процессе работы).

Тщательно смешиваем ингредиенты до состояния однородной смеси и приступаем к дальнейшей работе.

Выравнивание бетона правилом

Заливать удобнее всего от угла, противоположного по отношению к входной двери – в данном случае не придется ходить по бетону. Заливаем за 1, максимум 2 приема несколько карт, разравниваем раствор и растягиваем смесь. При наличии специального вибратора используем его для уплотнения смеси.

Опалубка вокруг трубопроводов

Заполнив несколько «карт», приступаем к выравниванию основания. В этом нам поможет двухметровое (можно и длиннее) правило. Устанавливаем инструмент на ранее смонтированные направляющие и тянем его на себя. Так мы избавляемся от лишнего бетона.

Достаем из обработанных «карт» направляющие и опалубку (специалисты обычно делают это через сутки после заливки, некоторые – раньше, ориентируемся по ситуации).

В аналогичной последовательности заливаем бетоном всю площадку. После этого накрываем основание полиэтиленовой пленкой и оставляем на месяц набирать прочность.

В процессе высыхания бетонную конструкцию нужно регулярно смачивать водой, чтобы она не потрескалась.

Бетонный пол по грунту готов

В завершение нам остается залить стяжку. Для этого используем специальную самовыравнивающуюся смесь – самый удобный вариант, обустройство которого не требует особых знаний и усилий.

Нивелирующая смесь устранит мелкие недостатки поверхности и позволит получить идеально ровное основание. Работать традиционно начинаем от угла, противоположного к входу в помещение.

Наливной пол универсальный ОСНОВИТ МАСТЛАЙН Т-48

Готовим раствор по инструкции производителя, наливаем его на пол и равномерно распределяем по поверхности с помощью длинного правила или другого подходящего инструмента. Срок высыхания смеси уточняем в инструкции, обычно он составляет 2-3 суток.

Заливка

Бетонный пол по грунту готов. Нам остается лишь уложить выбранное напольное покрытие. Благодаря правильно обустроенному ровному основанию отделка будет красиво выглядеть и прослужит максимально долго.

Теперь вы знаете все об устройстве бетонного пола по грунту и сможете самостоятельно выполнить необходимые мероприятия. Нужно лишь следовать руководству и все обязательно получится.

Удачной работы!

– Устройство бетонного пола по грунту

Источник: https://pol-spec.ru/pol-v-chastnom-dome/ustrojstvo-betonnogo-pola-po-gruntu.html

Устройство полов по грунту в частном доме: пирог, технология подготовки и заливки

Большинство застройщиков, выбирая конструкцию пола первого этажа, рассматривают два варианта. Первый – железобетонные плиты.

Второй – деревянные балки (лаги). О том, что можно сделать качественный и недорогой пол по грунту, многие не догадываются.

Между тем, эту конструкцию нельзя назвать новой. Ее начали применять после изобретения искусственного камня под названием бетон.

О том, что представляет собой напольное покрытие по насыпному грунту, в чем состоят его плюсы и минусы, мы поговорим в этой статье.

статьи:

Особенности конструкции и факторы, влияющие на выбор

По своей сути пол по грунту это «подушка» из мелкого щебня или керамзита, на которой лежит армированная плита из монолитного бетона. Балластная подсыпка выполняет две задачи:

От почвенной влаги и потерь тепла пол защищает утеплитель, уложенный на слой гидроизоляции.

Несущей основой такого покрытия является слой почвы. Поэтому главные факторы риска при устройстве пола по грунту в частном доме — морозное пучение и влага. Первая угроза блокируется за счет утепления цоколя фундамента снаружи листовым пенопластом. Он отсекает мостик холода, вызывающий замерзание воды.

Нужно отметить, что при постоянном проживании в доме температура почвы под ним никогда не падает ниже нуля градусов. Если же зимой здание пустует, то силы морозного пучения способны вызвать трещины в бетонной стяжке и деформировать ее. В этом случае без утепления цоколя не обойтись.

Защита от почвенной влаги – мероприятие относительное простое только при низком уровне грунтовых вод (2-3 метра). На сырых и болотистых участках от устройства такого покрытия лучше отказаться. Стоимость работ по гидроизоляции и укреплению основания в этом случае существенно возрастает.

Для свайных и столбчатых фундаментов плита по грунту – не лучшее решение. В этом случае стоимость защиты подсыпки от мороза получается выше, чем при использовании фундаментной «ленты».

Технология строительства

Существует два способа устройства полов по грунту:

Первый способ сегодня используется редко. Он был разработан в то время, когда для защиты пола от влаги использовался рубероид. Для его наклеивания делали слой бетонной подготовки (черновой пол).

Второй вариант проще и дешевле. Современные гидроизоляционные материалы можно стелить прямо на балластную подушку без наклейки на твердую основу.

Процесс устройства бетонного пола по грунту начинается с отсыпки подстилающего слоя. Перед этим должна быть завершена прокладка сетей водопровода и канализации.

Для подсыпки можно использовать любой хорошо уплотняемый грунт. Для этого подойдет мелкая щебенка (фракция 5-10 мм), крупный речной песок или песчано-гравийная смесь. Подушку отсыпают слоями по 15 см, проливая каждый водой и уплотняя ручной или механической трамбовкой.

Уплотнение подсыпки вибротрамбовкой

Для улучшения теплоизоляции верхний уровень подушки можно сделать из керамзитового гравия (10 см). Общая толщина балластного «пирога» должна находиться в диапазоне от 30 до 40 см.

Пленочная гидроизоляция, укладываемая под утеплитель, нуждается в защите от повреждения острой щебенкой и продавливания керамзитом. Поэтому подсыпку завершают 5-ти сантиметровым слоем уплотненного песка. Толщина пленки, укладываемой на грунт должна быть не менее 0,4 мм.

Укладывая пленочную изоляцию, ее полосы расстилают с нахлестом в 10-15 см, фиксируя их строительным скотчем. Края напускают на кладку, на высоту равную суммарной толщине утеплителя, бетонной стяжки и финишного покрытия. Между конструктивным «пирогом» пола, стенами перегородками оставляют термозазор шириной 2-3 см. Его заполняют обрезками вспененного полиэтилена или специальной термолентой.

Для утепления основания можно использовать ЭППС (экструдированный пенополистирол), опилкобетон или перлитобетон. Зачастую гидроизоляцию под пенопласт не закладывают, поскольку он практически не впитывает влагу. Сверху его прикрывают полимерной пленкой. Она защищает утеплитель от разрушающего действия щелочной среды цементного раствора.

Под легкий бетон на опилках и перлите полиэтиленовая пленка нужна. Толщина перечисленных теплоизоляторов неодинакова. Для ЭППС она составляет 50 мм. Слой опилко и перлитобетона должен быть не менее 10 см.

Уложив теплоизоляцию, по ее поверхности делают бетонную стяжку на мелкозернистом наполнителе (фракция 5-10 мм, толщина 10 см). Работу выполняют в два этапа.

Сначала заливают слой толщиной 5 см и укладывают на него стальную сетку (ячейка 10х10 см, диаметр проволоки 3-4 мм).

После этого толщину стяжки доводят до проектного уровня, определяемого расчетом предполагаемых нагрузок. Рекомендуемый класс бетона В12,5.

Именно так получают правильный пирог полов по грунту при низком уровне почвенных вод. Черновая бетонная подготовка под жесткий утеплитель не делается. Реальной пользы от нее нет, а рост стоимости 1м2 готовой конструкции весьма ощутимый.

Установка системы подогрева (теплый пол) меняет технологию и последовательность работ. В этом случае сначала по утрамбованной подушке заливают черновую бетонную подготовку и раскладывают слой гидроизоляции. Уложив утеплитель (ЭППС), к нему фиксируют трубы и делают выравнивающую стяжку из бетона. Армирующую сетку укладывают над трубами или греющим кабелем.

Попутно отметим, что полы по грунту можно делать не только в кирпичных, блочных, но и в деревянных домах. При грамотном подходе балластная засыпка не оказывает негативного воздействия на древесину.

Один из вариантов правильного сопряжения такой конструкции с рублеными стенами показан на схеме ниже.

Узел сопряжения с деревянной стеной

При низком УГВ бетонную плиту, лежащую на глине или на слое уплотненной гидроизолированной подсыпки, делают в подвальных помещениях. Это весьма распространенный вариант в коттеджном строительстве.

Рекомендации по бетонированию

Перед устройством стяжки площадь помещения нужно разделить на полосы шириной 80-100 см стальным П-образным профилем или деревянными досками-маяками, поставленными на ребро. Демпферную ленту крепят к стенам до начала заливки так, чтобы она на 1,5-2 см выступала выше проектной отметки чистовой поверхности.

Заливку бетона начинают с дальнего конца помещения и двигаются к входной двери.

Укладку ведут полосами, заполняя ячейки немного выше их уровня. Для разравнивания используют виброрейку или металлическое правило, передвигая его по маякам.

Дав смеси подсохнуть, из нее извлекают маяки, заполняя образовавшиеся швы свежим бетоном. После этого бетон укрывают пленкой и дают ему 4 недели для набора прочности, периодически увлажняя водой.

Плюсы и минусы конструкции

Планируя делать пол по грунту, нужно знать, в чем состоят его преимущества перед другими видами оснований:

К недостаткам данного конструктива следует отнести:

по теме:

Источник: https://greensector.ru/stroitelstvo-i-remont/ustrojjstvo-polov-po-gruntu-v-chastnom-dome-pirog-tekhnologiya-podgotovki-i-zalivki.html

Конструкция бетонного пирога пола по грунту

Внешне схожая с плитным фундаментом конструкция пола по грунту менее массивная и более дешевая в изготовлении. Вместо двух арматурных сеток применяется одна проволочная, ребра жесткости необходимы только под тяжелыми перегородками. Пол по грунту не является несущей конструкцией, создается исключительно для монтажа напольных покрытий.

Конструктив пола по грунту

Послойная схема пола по грунту.

В классическую схему бетонного пола по грунту заложен правильный и полный пирог из нескольких слоев с утеплителем:

В зависимости от планировки здания, грунтовых условий и соблюдения технологий состав пола по грунту может изменяться. Например, на крупнопесчаном грунте не нужен песок и геотекстиль.

Упрощенная схема пола по грунту.

Подбетонку можно заменить выравнивающим слоем песка поверх щебня. Для снижения бюджета строительства под перегородками часто не заливают фундамент, поэтому в полах по грунту появляются усиленные арматурными каркасами ребра жесткости. В любом случае до начала изготовления плавающей стяжки необходимо подготовить существующее основание и спланировать его в едином горизонтальном уровне.

Подготовка основания

Несмотря на то, что бетон является самым прочным конструкционным материалом, для стяжки опасны вспучивания грунтов и просадки основания.

Поэтому пахотный слой в пятне застройки следует полностью удалить: чернозем или серозем насыщен органикой, которая перегниет, после чего, весь пирог просядет, причем, неравномерно на отдельных участках, в стяжке раскроются трещины либо произойдет разрушение бетонного пола по грунту.

Для коммуникаций необходимо выкопать траншеи с уклоном, вывести их снаружи фундамента и возле стен внутри дома.

Разводка инженерных систем.

Важно! Правильный пол по грунту изготавливается в виде плавающей стяжки, отделенной от элементов фундаментов и цоколей демпферным слоем. Запрещено опирать плиту на выступающие части указанных конструкций.

Разделительный слой

Во избежание взаимного перемешивания слоев пирога пола по грунту с почвой основания котлован выстилается нетканым материалом (геотекстиль или дорнит).

Края полотна разделительного слоя запускаются на боковую поверхность и прижимаются кирпичом, стеновыми блоками.

Дополнительной функцией геотекстиля является предотвращение прорастания корней сорняков сквозь бетонный пол по грунту в процессе эксплуатации.

Совет! Под плавающую стяжку можно укладывать геотекстиль плотностью от 100 г/м2, так как конструкция считается не ответственной, в отличие от плитных фундаментов, для которых потребуется иглопробивной материал плотностью от 200 г/м2.

Подстилающий слой

Пирог бетонного пола по грунту обязан опираться на жесткий слой во избежание просадок почвы. Поэтому в зависимости от грунтовых условий применяются нерудные материалы:

Реже используется природный грунт (крупный песок или гравелистая почва). Если у застройщика остался керамзит после демонтажа здания или этот материал стоит в регионе дешевле щебня, этот материал так же пригоден в качестве подстилающего слоя.

Отсыпка подстилающего слоя керамзитом.

Совет! Обязательным условием является качественное уплотнение каждых 15 см подстилающего слоя виброплитой или ручной трамбовкой. Проливать песок водой не рекомендуется, материал следует увлажнить из лейки перед засыпкой и уплотнением.

Подбетонка

Классический пирог пола по грунту бетонного включает в себя стяжку-подбетонку из тощей смеси В7,5. Она необходима для решения нескольких задач:

Однако для сокращения бюджета строительства подбетонку заменяют другими технологиями:

Важно! Подбетонка не армируется, но в обязательном порядке отделяется от элементов фундамента или цоколя по периметру демпферным слоем (куски пенополистирола на ребро или специальная лента).

Гидроизоляция и утепление

На следующем этапе пирог необходимо изолировать от влаги, предотвратить теплопотери в полах и сохранить геотермальное тепло под зданием. Для этого применяется гидроизоляция и утеплитель.

Их взаимное расположение внутри пирога конструкции следующее:

  • теплоизоляция – поверх гидроизоляционного материала.

    Утепление поверх гидроизоляции.

    • Основной ошибкой застройщиков является укладка пароизоляции поверх пенополистирола:

    Кроме необоснованного увеличения бюджета строительства эта схема никаких преимуществ не обеспечивает. Накопление вредного газа – радона под полами по грунту невозможно, так как в этой конструкции отсутствует подполье.

    В качестве гидроизоляции могут использоваться материалы:

    В отдельную категорию вынесены пенетрирующие составы:

    Для этих гидроизоляционных материалов подбетонка так же не нужна.

    Из всех существующих утеплителей оптимальным вариантом для пола по грунту является высокоплотный пенополистирол экструдированный марок XPS либо ЭППС (например, Пеноплэкс). Толщина слоя зависит от климата региона эксплуатации, составляет 5 – 20 см. Листы укладываются со смешением стыков в соседних рядах, большие щели заполняются близкой по свойствам монтажной пеной.

    Демпферный слой

    Полы по грунту запрещено жестко связывать с элементами цоколя или фундамента, поэтому по периметру необходимо установить на ребро полосы из пенополистирола, прижав их к вертикальным ограждающим конструкциям. Однако чаще на стены наклеивается специальная демпферная лента из латекса, резины или вспененных полимеров с клейким слоем.

    Демпферный слой пола по грунту.

    Важно! Высота отсекающего слоя должна быть немного выше толщины плавающей стяжки. После отвердевания бетона материал срезается ножом, узлы примыкания декорируются плинтусом после укладки напольного покрытия.

    Плавающая стяжка

    Основными нюансами бетонирования пола по грунту являются:

    Частичное сооружение перегородок из гипсокартона производится по технологии:

    Для пола по грунту можно использовать товарные бетоны В12,5 и выше, наполнителем служит гравийный, доломитовый либо гранитный щебень. Армирование стяжки производится в нижнем уровне проволочной сеткой.

    Важно! Если технология нарушена, тяжелые перегородки планируется опереть на стяжку, в местах их прохождения необходимы ребра жесткости, которые создаются по аналогии с плитой УШП (утепленная шведская фундаментная плавающая плита).

    Армирование пола по грунту

    Промышленность выпускает проволочную сетку сварную ВР согласно ГОСТ 8478 из 5 мм проволоки с квадратной ячейкой 10 – 20 см. Самостоятельная вязка по месту обходится дороже из-за высокого расхода вязальной проволоки и увеличенной трудоемкости. Сетки укладываются по технологии:

    В отличие от арматурных сеток, проволочные карты имеют гораздо меньшую жесткость, хождение по ним при укладке смеси запрещено категорически. Поэтому применяются следующие методы:

    Важно! Не рекомендуется хождение по маякам и опирание на них трапов, так как прочности шпаклевочных растворов для этого недостаточно.

    В небольших комнатах обычно используются сеточные карты подходящего размера. Если помещение имеет сложную конфигурацию, необходим крой дополнительных кусков. В этом случае и при армировании крупных участков нахлест карт/рулонов составляет минимум одну ячейку.

    Ребра жесткости под перегородками

    Для создания под перегородками ребер жесткости используется прерывистая укладка экструдированного пенополистирола или его верхнего слоя. В образовавшиеся пустоты укладываются арматурные каркасы из квадратных хомутов (арматура гладкая 4 – 6 мм) и продольных стержней («рифленка» 8 – 12 мм).

    Армирование ребер жесткости.

    Контуры теплого пола

    Для снижения расхода энергоносителя в котле отопления и повышения комфортности проживания используются теплые полы. Их контуры можно вмуровать в стяжку, уложив трубы непосредственно на арматурную сетку.

    Теплый пол внутри стяжки.

    Для подключения к коллекторам трубы теплого пола выводятся наружу возле стены. В этом месте их необходимо оклеить демпферной лентой. Аналогичная технология температурного шва необходима для всех коммуникаций, проходящих через стяжку (стояки отопления, ГВС/ХВС).

    Таким образом, состав пола по грунту можно видоизменять в зависимости от бюджета строительства и конкретных эксплуатационных и грунтовых условий.

    Совет! Если вам нужны мастера по ремонту, есть очень удобный сервис по их подбору. Просто отправьте в форме ниже подробное описание работ которые нужно выполнить и к вам на почту придут предложения с ценами от строительных бригад и фирм. Вы сможете посмотреть отзывы о каждой из них и фотографии с примерами работ. Это БЕСПЛАТНО и ни к чему не обязывает.

    Источник: http://MasterskayaPola.ru/betonnyj/poly-po-gruntu-pravilnyj-pirog.html

    Читайте также:

    1. Как уменьшить дверной проем по высоте и ширине – способы и материалы
    2. Грунтовка стен перед штукатуркой – зачем она нужна и как правильно подготовить стены?
    3. Лестницы на второй этаж в частном доме – руководство по изготовлению и самостоятельной сборке
    4. Грунтовка Бетоноконтакт Кнауф – качественный состав высочайшего класса
    Exit mobile version
